Como Fazer a Corrosão de uma PCB?
Se você gosta de mexer com eletrônica, você já deve ter tido a ideia de fazer uma placa de circuito impresso, afinal, ver as trilhas desenhadas em uma placa é algo fascinante. Além disso, uma placa de circuito impresso permite a construção de projetos compactos e duráveis, já que, a menos que exista problemas na corrosão, a chance de você ter mal contatos é bem menor que no caso dos jumpers de protoboards convencionais.
Pensando nisso, escrevemos este post, no qual ensinamos como você pode construir um placa de circuito impresso de forma bem manual, e econômica. Neste artigo usamos poucos matriais, sendo eles uma placa virgem, um cortador de placas, um perfurador de placas, uma caneta permanente e percloreto de ferro.
Esquemático e Layout
A primeira coisa que precisamos para nossa placa é do seu layout. O layout é uma prévia da placa, isto é, nele temos a posição dos componentes e das trilhas. Como o foco deste artigo é montar a placa, vamos apenas apresentar o layout e o esquemático usados, não nos atendo a criação destes. Começando pelo esquemático que usamos, ele está na imagem abaixo.

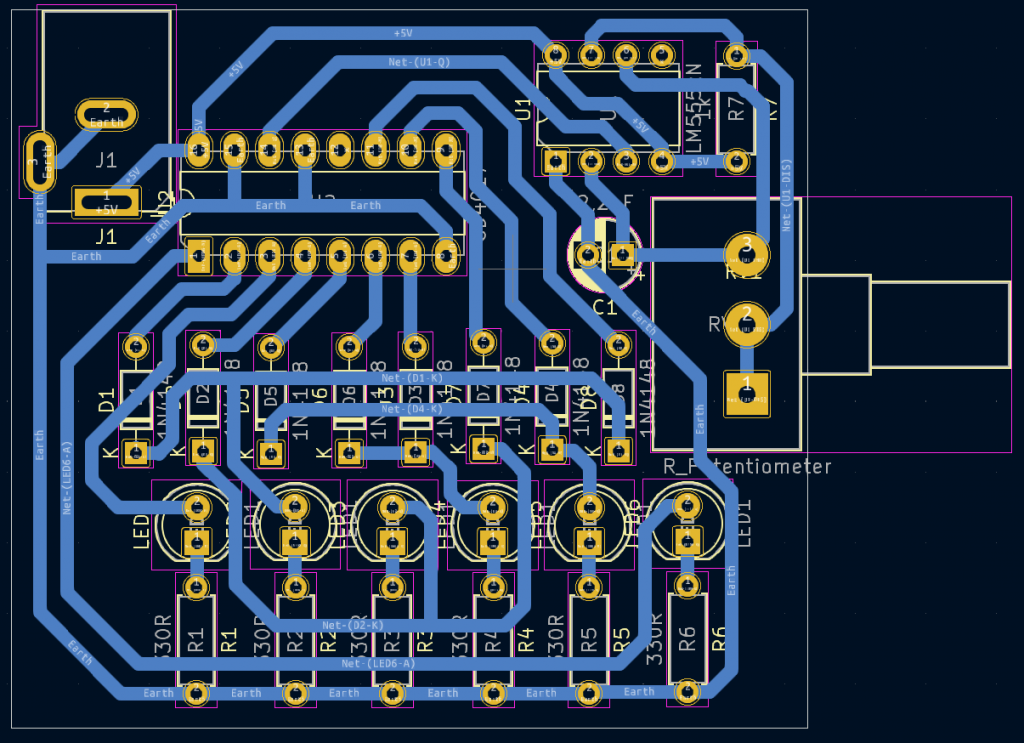

Você talvez reconheça esse projeto, já que ele é muito semelhante ao do nosso artigo no qual montamos um vai e vem de leds, mas caso não conheça, você pode acessa-lo aqui. Usamos este esquemático para montar o layout abaixo.
Com esse layout, podemos começar o processo de corrosão da placa.
Cortando a placa para a corrosão
Como já mencionado, para montarmos nossa placa precisamos de alguns itens. Você pode adquirir eles separadamente, mas se desejar, eles podem ser encontrados no kit disponível aqui.

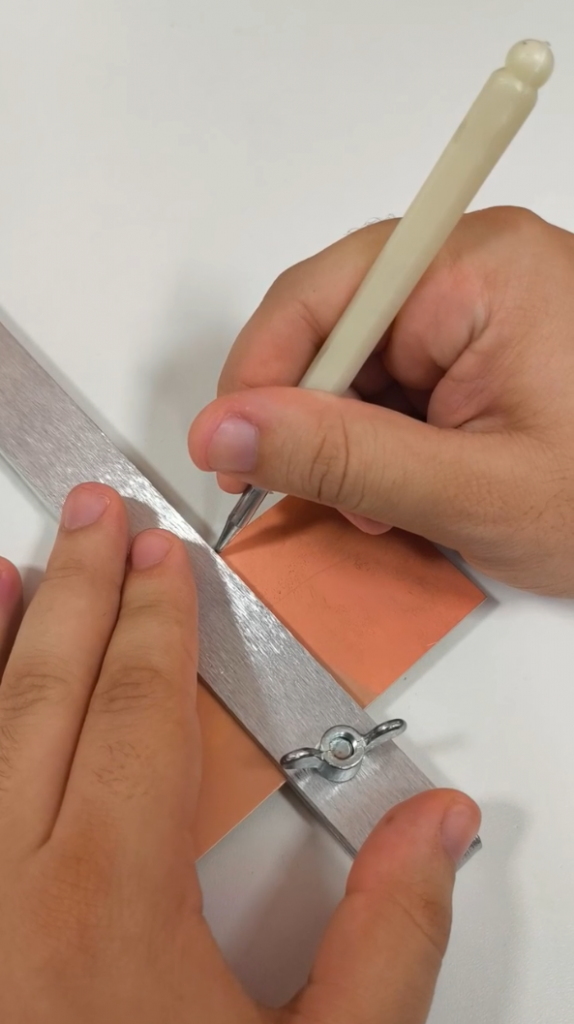

Para corroer a nossa placa, começamos cortando ela, para isso, usamos o cortador presente no kit. Primeiro posicionamos a placa no meio da régua de alumínio, medindo o tamanho que a placa devera ter, no nosso caso a placa devera medir 52mm x 58mm. Em seguida, usamos o riscador para marcar bem, dos dois lados da placa, o lugar onde ela deverá ser cortada. A placa na verdade será quebrada, então os riscos devem ser bem feitos, sendo que o quanto mais profundo melhor.

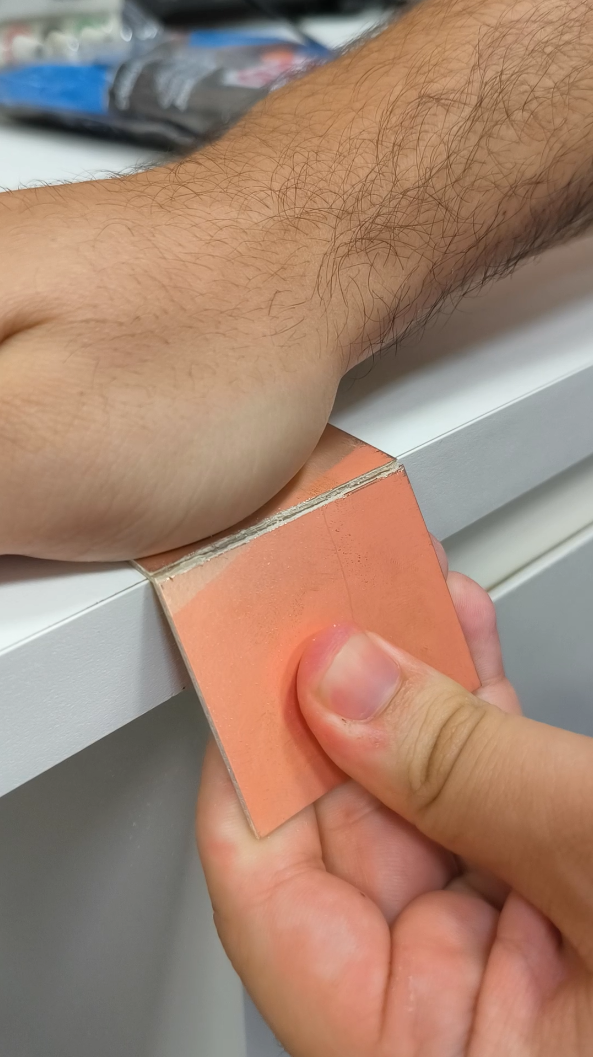

Depois de riscar a placa, apoiando ela em uma superfície reta a quebramos, sendo que, caso necessário, as rebarbas podem ser removidas com uma lixa fina. Importante tomar sempre cuidado para não danificar a parte de cobre, já que, apesar de boa parte dele ser corroída, se alguma trilha estiver rompida o circuito não funcionara.
Furando a placa

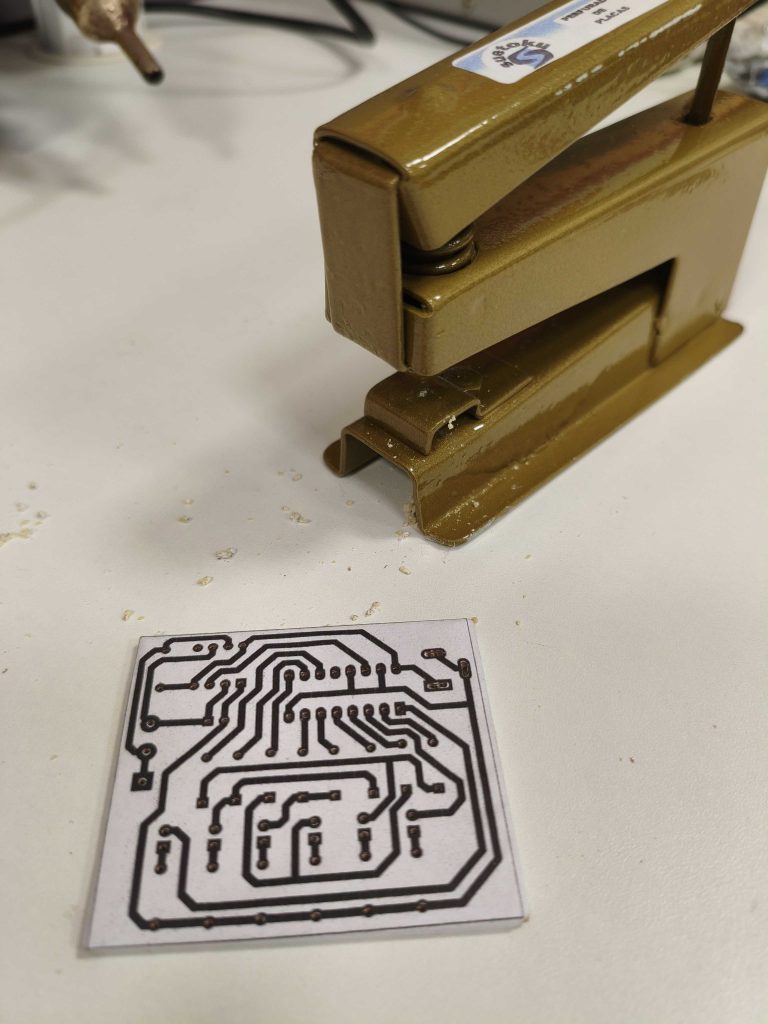

Com a placa do tamanho certo, prosseguimos furando a placa. Para isto, imprimimos o layout em escala, em seguida, prendemos ele sobre a placa. Importante lembrar que o layout deve ser impresso de forma espelhada, já que as trilhas e os componentes estão em camadas diferentes. Além disso, neste projeto usamos uma placa de face simples, então o layout impresso deve ser fixado sobre a pate cobreada.Para fixarmos o layout usamos fita adesiva, sendo que o resultado ficou como abaixo.
Agora podemos começar a furar a placa com o perfurador. Nesta etapa precisamos tomar o cuidado de perfurar nas posições corretas dos footprints presentes no layout, isto é, furar os lugares corretos para que os componentes possam ser posicionados.
Desenhando a placa para a corrosão
A próxima etapa do nosso processo de corrosão de placa é desenhar as trilhas na placa. Esta etapa é a mais complicada, já que ela exige um pouco de destreza. O que temos que fazer aqui é cobrir as trilhas, para que elas não sejam corroídas com o restante do cobre.

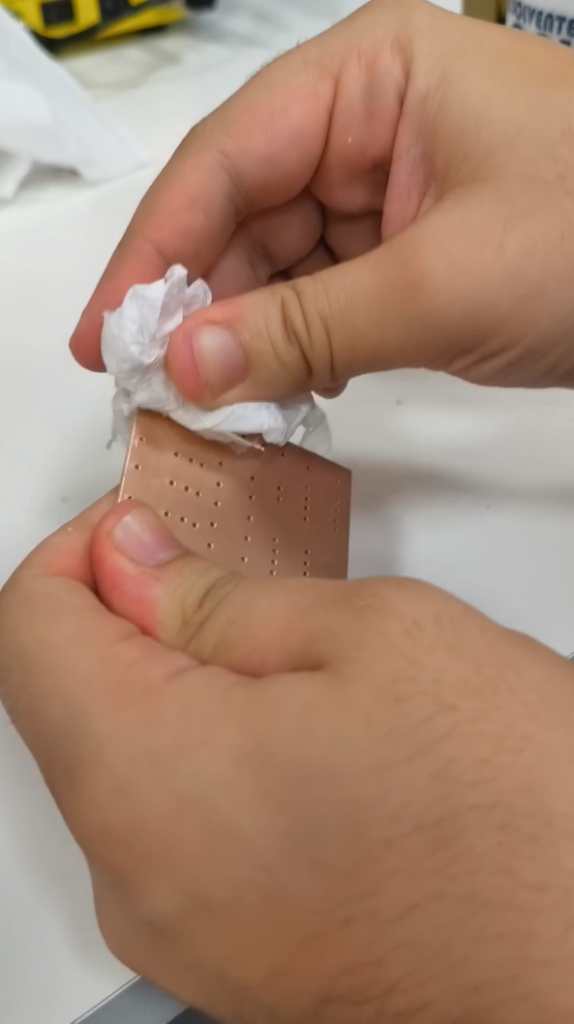

Antes de desenhar as trilhas, começamos limpando bem o cobre, para garantir que o tinta se fixe ao cobre. Para essa limpeza usamos um papel toalha e álcool isopropílico, mas ela pode ser feita com palha de aço, ou outro produto de limpeza que não agrida o cobre.

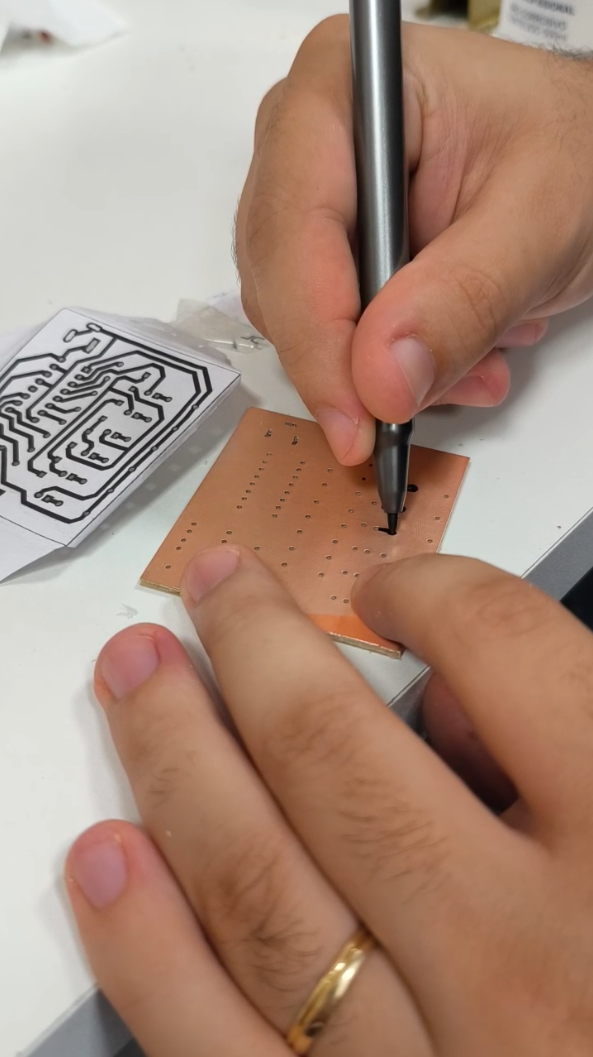

A seguir, começamos a desenhar a placa. Aqui existem outros métodos, como o da transfusão térmica, mas nós vamos fazer o que provavelmente é o mais simples. O que faremos sera simplesmente desenhar as trilhas da placa com um marcador permanente. Aqui deve ser seguido o desenho espelhado da placa, do mesmo modo que foi feito durante a furação. Além disso, é bom deixar separado álcool isopropílico e um cotonete, para caso o desenho da trilha saia errado.
Aqui vale lembrar que todo o cobre exposto será corroído, assim, se o preenchimento da trilha não for bem feito, teremos que elas podem ser corroídas, rompendo a trilha. Da mesma forma, se duas trilhas se aproximarem de mais a ponto de se tocarem, após a corrosão elas estarão ligadas, por isso devemos cuidar para desenhar as trilhas da forma mais espaçada possível.
Preparo da solução e corrosão da placa.
Agora que já preparamos a placa, vamos par a corrosão dela. Durante esta etapa, temos algumas recomendações. Começando com o uso de luvas, já que o percloreto é uma substância corrosiva, que pode causar danos a pele. Por esse mesmo motivo, a corrosão deve ser feita em lugares arejados, evitando o uso de utensílios de metal, que podem ser corroídos. Além disso, tenha em mente que o percloreto de ferro é uma substância que pode causar manchas permanentes, então seu manuseio deve ser feito com cuidado. Dito isto, podemos começar a preparar a solução para a corrosão.
Para o preparo da solução, seguiremos as instruções do fabricante. No caso do kit que estamos usando, precisamos diluir o conteúdo da embalagem de percloreto (pó preto) em água. Assim, começamos separando 500ml de água em um pote de plastico ou vidro, e em seguida despejamos o conteúdo da embalagem, com cuidado para não derrubar, misturando com uma colher de madeira ou plástico. Feito isto, você vai notar que a solução de percloreto se aquece e sua cor ficará marrom. Quando tivermos o percloreto totalmente diluído, podemos mergulhar a placa para iniciar o processo de corrosão.

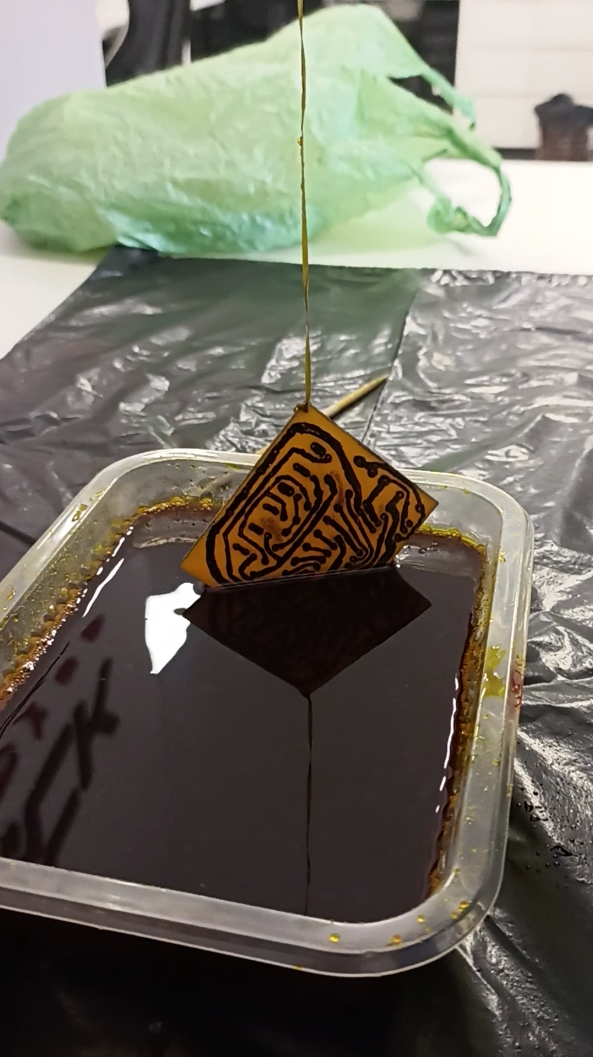

A corrosão em si é bem simples, basta mergulhar a placa e deixar o percloreto de ferro agir. Para acelerar o processo, podemos movimentar a placa de tempos em tempos, evitando esfregar a superfície cobreada. Além disso, se você quiser, você pode furar algum lugar que não passe nenhuma trilha e amarrar um fitilho, ou um pedaço de fio esmaltado para facilitar o manuseio. Em pouco tempo você vai notar o cobre sendo consumido, e quando só as trilhas estiverem na placa terminamos com a corrosão.
Limpeza e reparo

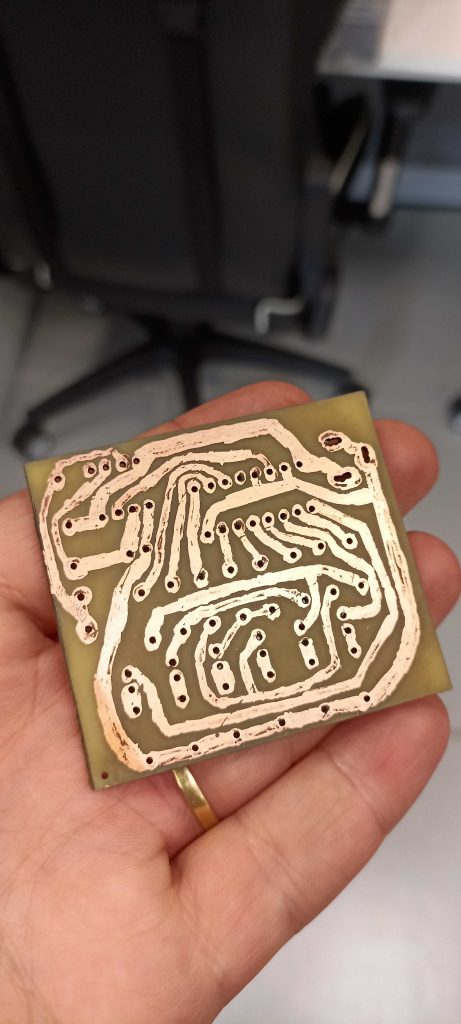

Com a corrosão da placa pronta, podemos transferir o percloreto para um pote ou garrafa com tampa, e guarda-lo em um lugar seguro, para posterior reutilização. Enquanto a placa precisa ser lavada. Aqui podemos usar água mesmo, mas é importante remover qualquer resto de percloreto de ferro que tenha ficado na placa. Se essa limpeza não for feita o cobre continuará sendo corroído, e como consequência podemos ter rompimento de trilhas. Após a lavagem, removemos a tinta do marcador permanente, esfregando um papel toalha com álcool isopropílico. Nesse momento podemos ver como as trilhas ficaram.
Com as trilhas expostas, podemos testar e corrigir problemas gerados na etapa de corrosão. Uma forma de testar as trilhas consiste em realizar testes de continuidade entre elas, assim, conseguimos não apenas verificar se uma trilha foi rompida, como também encontrar trilhas distintas que estejam se tocando.
Durante estes testes, é normal encontramos algumas trilhas defeituosas, mas isso não significa que o processo deu errado. No caso em que existem trilhas com defeitos, podemos conserta-las manualmente. Começando pelos trechos que não foram corroídos, podemos raspa-los usando o riscador de placas. Por outro lado, as trilhas que foram rompidas podem ser reparadas durante a soldagem dos componentes, apenas completando os pontos rompidos com estanho.
Finalizando

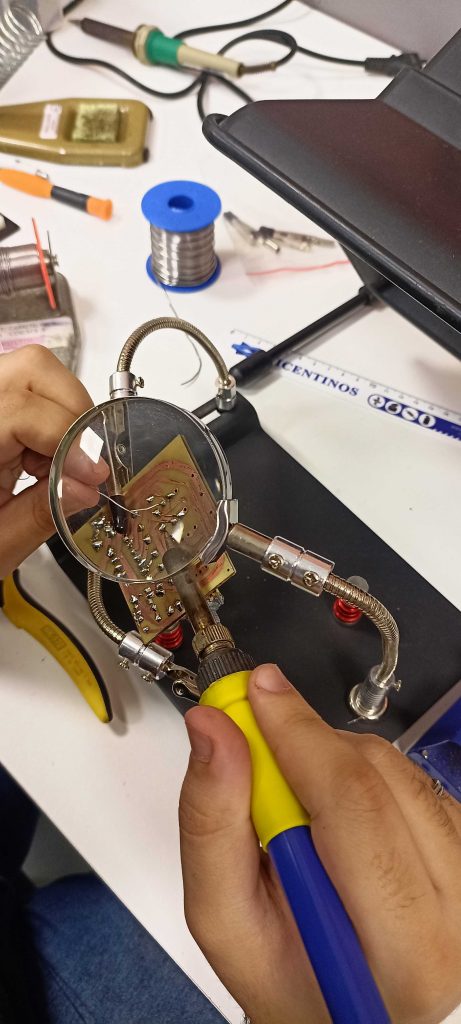

O ultimo passo é montar a placa, isto é, soldar os componentes nela. Aqui também aproveitamos para reparar as trilhas que estão rompidas. Além disso, indicamos o uso de um estanho e de uma ponta de ferro de solda finos, para garantir maior precisão na soldagem.
Nessa parte também precisamos tomar cuidado para não danificar as trilhas do circuito, em especial em torno da parte cobreada.
Com isso terminamos nossa placa de circuito impresso. O resultado ficou como no vídeo abaixo.
Link do vídeoEsse post foi para ensinar um método bem simples de se fazer a corrosão de placas de circuito impresso. Ele usou poucos materiais, e foi um método bastante manual. Vale lembrar que o kit de fabricação caseira de placas pode ser encontrado no site da Ryndack Componentes, clicando aqui. Além disso, caso você tenha apenas se interessado pelo projeto executado, você pode compra-lo aqui.
